Sistema PS
Sistema de portas de batente para uso intensivo
Ref. : Sistema PS
O sistema PS foi desenvolvido para a execução de portas de entrada de edifícios públicos ou privados com intensa utilização. Caracteriza-se como sendo um sistema com elevada resistência ao uso e ao vandalismo, quando dotado de:
• Sistema anti-arrombamento;
• Anti-entalamento de dedos;
• Barra anti-pânico (Savio, design de Pininfarina).
| Apresentação | Reta |
| Aro Fixo | 52 mm |
| Aro Móvel | 52 mm |
| Enchimento | De 4mm a 39mm |
| Vedação | Junta em EPDM |
| Peso máximo/folha | Abertura Int./Ext. 1|2 folhas – 180Kg Abertura Vai-vem 1|2 folahs – 120Kg |
| Dimensão máxima/folha
|
Porta de 1 folha – 1,50m x 3,00m* Porta de 2 folhas – 3,00m x 3,00m* * Para alturas superiores a 3,00m, cunsultar o Departamento Técnico |
Resultados de Ensaio
Marcação CE (EN 14351-1:2006 + A1:2010):
Permeabilidade ao AR: Classe 2
Estanquidade à ÁGUA Classe 1A
Resistência ao VENTO: Classe B4

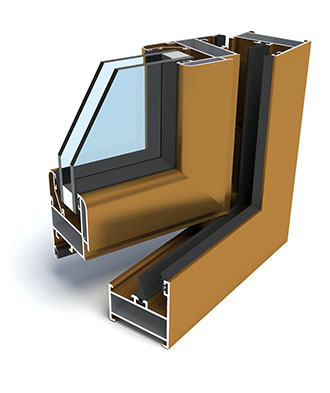

Sistema SA
Sistema de batente de 45mm
Ref. : Sistema SA
A grande resistência mecânica do sistema SA oferece uma elevada fiabilidade de utilização e segurança contra o vandalismo.O sistema SA tem capacidade para resistir às intempéries mais adversas.
| Apresentação | Reta | Redonda |
| Aro Fixo | 45 mm | 52 mm |
| Aro Móvel | 52 mm |
| Enchimento | De 4mm a 39mm |
| Vedação | Junta em EPDM |
| Peso máximo/folha
|
Janela Batente (Int./Ext. 1|2 folhas) – 150Kg Porta Batente (Int./Ext. 1|2 folhas) – 180Kg Oscilo-batente – 150Kg Basculante – 70Kg Pivotante Vertical – 60Kg Pivotante Horizontal | Harmónio – 80Kg Oscilo-paralela – 150Kg Projetante – 120Kg Resultados de Ensaio
Marcação CE (EN 14351-1:2006 + A1:2010): Permeabilidade ao AR: Classe 4 Estanquidade à ÁGUA Classe 9A Resistência ao VENTO: Classe B3 |
Resultados de Ensaio
Marcação CE (EN 14351-1:2006 + A1:2010):
Permeabilidade ao AR: Classe 4
Estanquidade à ÁGUA Classe 9A
Resistência ao VENTO: Classe B3
Sistema SB
Sistema de batente de 38mm
Ref. : Sistema SB
O sistema SB possui um elevado número de soluções estéticas e funcionais, sendo por isso considerado um dos mais completos do mercado. Sistema ideal para empreendimentos onde a relação qualidade / preço é um dos elementos diferenciadores.
| Apresentação | Reta | Redonda | Decorativa | Oval |
| Aro Fixo | 38 mm | 45 mm | 70 mm | 72mm |
| Aro Móvel | 38 mm | 45 mm |
| Enchimento | De 4mm a 32mm |
| Vedação | Junta em EPDM |
| Peso máximo/folha | Janela Batente (Int./Ext. 1|2 folhas) – 150Kg Porta Batente (Int./Ext. 1|2 folhas) – 180Kg Oscilo-batente – 150Kg Basculante – 70Kg Pivotante Vertical – 60Kg Pivotante Horizontal | Harmónio – 80Kg Oscilo-paralela – 150Kg Projetante – 120Kg |
Resultados de Ensaio
Marcação CE (EN 14351-1:2006 + A1:2010):
Permeabilidade ao AR: Classe 4
Estanquidade à ÁGUA Classe 7A
Resistência ao VENTO: Classe B3
Sistema IT
Sistema de batente de 56mm com corte térmico
Ref. : Sistema IT
Reflexo do aperfeiçoamento aos sistemas de batente, surge o sistema IT com uma secção de 56mm. Baseado no pressuposto de melhoramento das prestações térmicas e acústicas mas mantendo o fator competitivo, este sistema foi desenvolvido com o objetivo de oferecer uma excelente solução para obras de gama corrente, garantindo uma excelente relação qualidade/preço.
| Apresentação | Reta | Oval |
| Aro Fixo | 56mm |
| Aro Móvel | 63 mm |
| Enchimento | De 4mm a 43mm (vidro duplo / vidro triplo) |
| Canal | Câmara Europeia | Canal 16 |
| Vedação | Junta em EPDM |
| Poliamida | Aro fixo: 24mm Aro móvel: 20mm |
| Peso máximo/folha
|
Janela (Int./Ext. 1 | 2 folhas) – 150Kg Porta (Int./Ext. 1 | 2 folhas) – 180Kg Oscilo-batente (1 | 2 folhas) – 150Kg Basculante – 70Kg Projetante – 120Kg Oscilo-paralela – 160Kg Harmónio (de 3 a 7 folhas) – 80Kg |
Marcação CE(EN 14351-1:2006 + A1:2010):
Permeabilidade ao AR: Classe 4
Estanquidade à ÁGUA Classe E1050
Resistência ao VENTO: Classe C3
Sistema AT
Sistema de batente de 45mm com rutura térmica
Ref. : Sistema AT
Sistema de corte térmico projetado para combater as amplitudes térmicas existentes no território nacional. Este sistema proporciona elevados benefícios com reduzido investimento.
| Apresentação | Reta | Redonda | Decorativa | Oculta |
| Aro Fixo | 45mm | 52mm | 59mm |70mm | 77mm |
| Aro Móvel | 45mm | 52mm |
| Enchimento | De 4mm a 39mm |
| Vedação | Junta em EPDM |
| Poliamida | 15mm |
| Peso máximo/folha
|
Janela Batente (Int./Ext. 1|2 folhas) – 150Kg Porta (Int./Ext. 1|2 folhas) – 180Kg Oscilo-batente – 150Kg Oscilo-paralela – 150Kg Projetante – 120Kg Basculante – 70Kg Pivotante Vertical – 60Kg Pivotante Horizontal | Harmónio – 80Kg |
Marcação CE (EN 14351-1:2006 + A1:2010):
Permeabilidade ao AR: Classe 4
Estanquidade à ÁGUA Classe E750
Resistência ao VENTO: Classe C5
Sistema OT
Sistema de batente de 70mm com canal 16 com corte térmico
Ref. : Sistema OT
O sistema OT foi desenvolvido com o objetivo de reduzir os tempos de execução e aplicação, consistindo assim num sistema cujos processos de maquinação, montagem e aplicação são bastantes simplificados. A utilização das ferragens canal 16 permitem vários eixos de afinação, contribuindo deste modo para o excelente funciomanento do caixilho. Combinando com tudo isto a aplicação de vidros seletivos, o sistema OT proporciona excelentes prestações térmicas e acústicas.
| Apresentação | Reta | Decor | Oculta |
| Aro Fixo | Linhas Reta e Decor – 70mm Linha Oculta – 70mm |
| Aro Móvel | Linhas Reta e Decor – 83mm Linha Oculta – 75mm |
| Enchimento | Linhas Reta e Decor – 55mm (máx.) Linha Oculta – 30 mm (máx.) |
| Peso máximo/folha | Batente e oscilo-batente – 110Kg/130Kg Basculante – 70Kg |
| Canal | Canal 16 |
Marcação CE (EN 14351-1:2006 + A1:2010):
Permeabilidade ao AR: Classe 4
Estanquidade à ÁGUA Classe E1350
Resistência ao VENTO: Classe C5
Sistema LT
Sistema de batente de 67mm com corte térmico
Ref. : Sistema LT
O sistema LT isothermic foi projectado para responder às necessidades de grande conforto. A combinação deste sistema com vidros triplos seletivos proporciona altas prestações de isolamento térmico e/ou acústico.
De forma a dar resposta às solicitações dos projetistas, foi concebida a LT Oculta. Esta vertente da LT vem colmatar a lacuna que se fazia notar na série minimalista de correr OS, sendo agora possível compatibilizar o sistema de correr com este sistema de batente, mantendo a coerência da linguagem arquitetónica.
| Apresentação | Reta | Oval | Oculta |
| Aro Fixo | 67mm | 67mm |
| Aro Móvel | 74mm | 67mm |
| Enchimento | De 14 a 50mm (vidro) | 28mm |
| Vedação | Junta em EPDM | Junta em EPDM |
| Poliamida | 24mm | 24mm |
| Peso máximo/folha
|
Batente (Int./Ext. 1|2 folhas)-150Kg
Porta (Int./Ext. 1|2 folhas)-180Kg Projectante – 120Kg Harmónio – 80Kg |
Batente (1|2 folhas)-130Kg
Porta (1|2 folhas) – 130Kg
|
Marcação CE (EN 14351-1:2006 + A1:2010):
Permeabilidade ao AR: Classe 4
Estanquidade à ÁGUA Classe E900
Resistência ao VENTO: Classe C5
AVIS TECHNIQUE:
DTA 6/17-2368 V1 14-12-2017
Sistema ST
Sistema de batente de 71mm com corte térmico
Ref. : Sistema ST
O sistema ST foi projetado para responder às necessidades de grande conforto. A combinação deste sistema com perfis termicamente melhorados com vidros seletivos duplos ou triplos proporciona altas prestações de isolamento térmico e/ou acústico, respondendo assim às maiores exigências da construção sustentável.
| Apresentação | Reta | Oval | Oculta |
| Aro Fixo | 71 mm | 77mm |
| Aro Móvel | Linhas Reta e Oval – 78 mm Linha Oculta – 70mm |
| Enchimento | Linhas Reta e Oval – De 18mm a 54mm (vidro duplo / vidro triplo) Linha Oculta – 32mm (vidro duplo / vidro triplo) |
| Canal | Câmara Europeia | Canal 16 |
| Vedação | Junta em EPDM |
| Poliamida | Aro fixo: 39mm Aro móvel: 35mm |
| Peso máximo/folha | Janela de batente (Int./Ext. 1|2 folhas) – 150Kg Porta (Int./Ext. 1 | 2 folhas) – 180Kg Oscilo-batente (1 | 2 folhas) – 150Kg Basculante – 70Kg Projetante – 120Kg Oscilo-paralela – 160Kg Harmónio (de 3 a 7 folhas) – 80Kg |
Marcação CE(EN 14351-1:2006 + A1:2010):
Permeabilidade ao AR: Classe 4
Estanquidade à ÁGUA Classe E1350
Resistência ao VENTO: Classe C5
